パワーインダクタについて

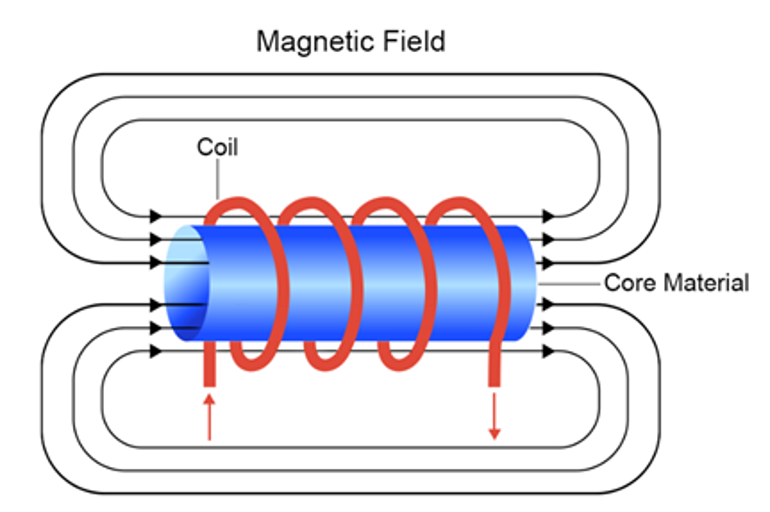

インダクタは、電流が流れるときに磁場にエネルギーを蓄積する被動的な電気部品です。コイル、チョーク、またはリアクターとしても知られ、絶縁されたワイヤがコイルに巻かれています。インダクタンスは、電圧と電流の変化率の比であり、ヘンリーで測定されます。インダクタは電流の変化に対して抵抗し、コンデンサと抵抗器と共に電子回路を構成する三つの被動線形回路素子の一つです。

パワーインダクタは、高効率の電力アプリケーション向けに設計されたインダクタの一種であり、通常、標準のインダクタよりも高い電流と電力の評価を持っています。パワーインダクタは、高効率が重要なDC-DCコンバータ、電源、電圧レギュレータなどで一般的に使用されます。パワーインダクタには、他の電子部品との干渉を減らすための磁気シールドが付いている場合があります。さらに、フェライトや粉末鉄などの高透磁率材料で作られた磁気コアがあることがあります。これにより、インダクタンスと効率が向上します。

インダクタンスと電流のロールオフ

インダクタンスと電流ロールオフは、インダクタにフェライト材料と鉄粉材料のどちらを選択するかを選択する際の重要な要素です。 フェライト材料にはハードロールオフがあり、飽和電流までは電流に対するインダクタンスの変化は最小限ですが、電流が飽和電流に近づき飽和電流を超えるとインダクタンスが急激に低下します。 フェライト材料も動作温度の変化に敏感ですが、より高い効率を実現します。

一方、鉄粉材料にはソフトロールオフがあり、飽和電流を超えてもインダクタンスが徐々に安定して低下します。 また、温度に対するインダクタンスの安定性も高く、広い動作温度範囲にわたってインダクタンスの変化が最小限に抑えられます。

鉄粉材料は一般にフェライト材料よりも安価であるため、一部の用途ではコスト効率の高いオプションとなります。 最終的に、インダクタにフェライト材料と鉄粉材料のどちらを選択するかは、インダクタンス値、電流処理能力、動作温度範囲、コストの考慮事項などの特定の要件によって決まります。

磁性圧粉磁心材料の紹介

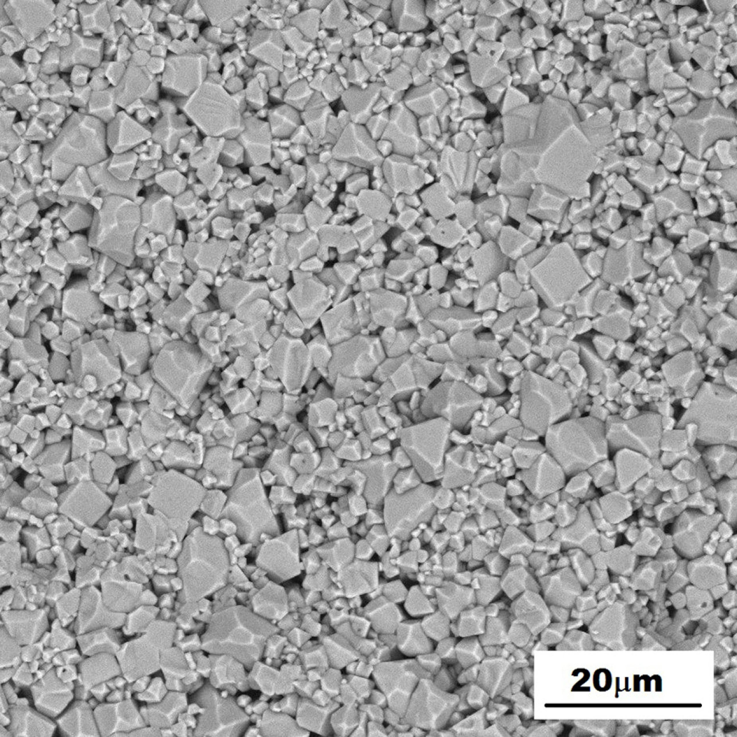

圧粉磁心は、その独特の特性により、DC/DC アプリケーションのパワー インダクタ設計で一般的な選択肢となっています。 さまざまな形状に容易に成形できるため、さまざまなタイプのパワーインダクタに適しています。

圧粉磁心はコア損失が低いため、同じ動作条件下で他の材料に比べて発生する熱が少なくなります。 そのため、熱放散が懸念される高電流密度の高出力アプリケーションに最適です。 圧粉磁心は幅広い透磁率値を提供し、磁心の磁気特性を正確に制御できます。 このため、DC/DCコンバータで使用されるパワーインダクタなど、特定の磁気特性が必要なアプリケーションに役立ちます。

全体として、圧粉磁心は、その多用途性、低コア損失、磁気特性の正確な制御、および優れた温度安定性のおかげで、DC/DC アプリケーションにおけるパワー インダクタの性能と効率の最適化を目指す設計者にとって魅力的な選択肢です。
